GNSSアンテナ JCA228F の受信テスト
![](https://www.geosense.co.jp/wp-content/uploads/2024/06/JCA228E_side-1024x509.jpg)
弊社のネットショップでは、多周波の測量用GNSSアンテナとして、JCA228E、JCA228B、HX-CSX601A等を販売していますが、新たにJCA228Fの販売を開始しました。

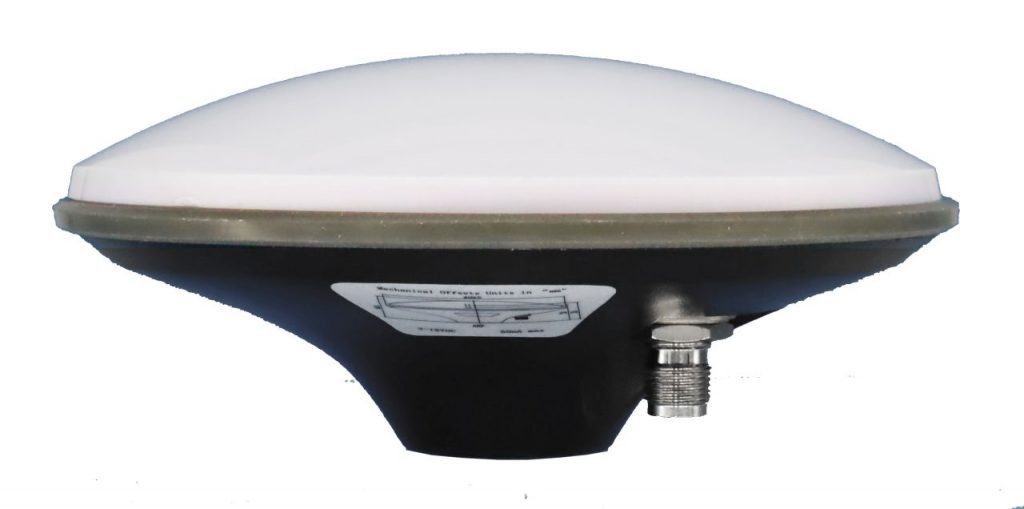

JCA228FはL1、L2、L5、L6バンドが受信でき、JCA228Eと外形は同じですが、アンテナ部分の面積が大きくなっていて、受信感度が良くなっています。
販売するにあたり、JCA228Fと、比較のためJCA228EとHX-CSX601Aの受信感度を測定してみました。
受信機はTrimble BD990を使用し、受信感度のばらつきを少なくするため、高度は50°以上の衛星に限定し、3台のアンテナを順次、短い時間内で測定しました。
次のデータがJCA228Fの受信結果で、L1、L2、L5、L6の各バンドで問題なく受信できています。
測定日時は2024/4/19 10:54です。
![](https://www.geosense.co.jp/wp-content/uploads/2024/06/JCA228F_CN0-1024x393.jpg)
![](https://www.geosense.co.jp/wp-content/uploads/2024/06/JCA228F_CN0_graph.jpg)
3台の受信結果の平均値を求めたのが次の表です。
![](https://www.geosense.co.jp/wp-content/uploads/2024/06/JCA228F_Average-1024x627.jpg)
![](https://www.geosense.co.jp/wp-content/uploads/2024/06/JCA228E_Average-1024x628.jpg)
![](https://www.geosense.co.jp/wp-content/uploads/2024/06/CSX601A_Average-1024x631.jpg)
平均値のみをまとめたのが次の表です。
![](https://www.geosense.co.jp/wp-content/uploads/2024/06/3Antennas_Average-1024x251.jpg)
この表の右端の数値がL1~L6バンド全ての平均値です。
JCA228FはJCA228Eより少し感度が良くなっていて、CSX601Aに近い感度が得られている事が分かります。
大雑把なテストではありますが、概略の性能は示されていると思います。
